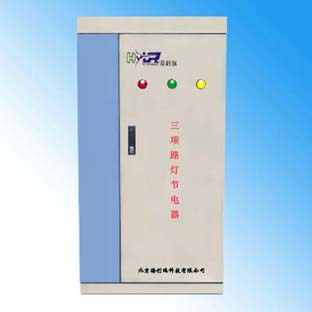

我公司的三相路燈節電器在設計過程中始終貫穿節能環保、綠色照明的全新理念，用程序化調控器的軟啟動、穩壓、減壓、減流功能，對以氣體放電燈為代表的所有電光源實施輕松自如地調控，節能30%-45%，而且使光源及附件的壽命延長二至三倍，降低綜合運營成本30%-50%。廣泛用于城市路燈、高速公路、機場、工業區、商業區、海港和旅游度假區的照明調控。一般在一、兩年內就可以回收全部投入，無論從節能環保，還是經濟效益的角度看，都是非常合算的投資。與目前國內其它照明節電方案相比，這一方案在節能、降低運營費用方面有其獨特的優越性。

智能照明節能控制裝置的工作原理

以控制某路段路燈起停為例，該智能照明節能控制裝置的循環工作過程如圖1所示，

圖1  路燈控制循環工作過程圖

各段控制分別如下：

l      設備帶電后，每天正常的循環工作過程開始，裝置的軟啟動器從200V開始并在此水平上保持3分鐘（0~1段）；

l      這之后5分鐘便進入“慢斜坡”點亮模式直至電壓緩慢上升至220V公稱電壓為止（1~2段）；

l      裝置輸出穩定在公稱電壓，燈具處在常規正常照明狀態，等待開始節能指令（2~3段）；

l      收到“第一節能時段”節能指令后電壓以“緩斜坡”方式緩慢下降，直至設定的第一節能電壓為止（3~4段）；

l      裝置輸出穩定在第一節能電壓值，燈具在第一節能電壓下工作（4~5段）；

l      收到“第二節能時段”節能指令后電壓繼續以“緩斜坡”方式緩慢下降，直至設定的第二節能電壓為止（5~6段）；

l      裝置輸出穩定在第二節能電壓值，燈具在第二節能電壓下工作（6~7段）；

l      收到“返回第一節能時段”指令后，電壓同樣以漸進 “緩斜坡”方式返回第一節能電壓（7~8段）；

l      工作在第一節能電壓下，直至關燈（8~9段）。
      在配電系統中，為了補償送電過程中的供電線路的損耗，緩解負荷高峰時末端用戶出現電壓過低的現象，一般采用提高輸送電壓的方法，因此用戶實際承受的電壓會高于用電設備的額定電壓（尤其在負荷低谷時更為嚴重）。過高的供電電壓不僅會使用電設備耗能增加，而且會造成電光源壽命大大縮短；電壓波動對電光源和燈具的沖擊，也導致了燈泡、燈具壽命的降低及更換維護工作量增加。

針對照明系統的這一問題，智能照明調控裝置利用非相控調整技術（相控是指可控硅斬波技術），采用微電腦控制系統，實時電腦采集輸出、輸入電壓信號與最佳照明電壓比較，通過計算進行調節，從而保證輸出最佳的系統照明工作電壓。智能照明調控裝置徹底改善電力質量，解決了目前國內存在的節能型節電器“節電不節錢"的不正�，F象。

1.內部結構
    智能照明調控裝置是由調控模塊、固態開關、控制電路、自動旁路系統等部件構成。如下面的結構圖所示，市電通過空氣斷路器直接與調控模塊相連。通過調控模塊改變輸出電壓，由控制器（控制面板、手動編程器、時鐘管理器、日光智能探頭、PLC、電腦）、控制開關模塊，實現最佳電壓輸出，從而達到調整電網電壓偏移和波動的目的。

　
結構圖

2.電子控制單元
    控制板以最新一代的計算機為基礎，取樣、分析和控制設備的主要參數（循環檢測技術），如：輸入/輸出電壓，頻率等等；同時，控制旁路和RS-485串口狀態。
    設備的主要參數存儲于計算機的EEPROM。計算機將采樣的輸出電壓值數字化，與設定的參考電壓比較，從而保證設備的輸出精度。此外，在這個控制過程中有一個微小的滯后，這是為了避免振蕩引起的誤動作。
計算機將設備的輸出電壓和參考電壓實時比較，以保證輸出最佳工作電壓。
    啟動時，輸出電壓等于啟動參考電壓。之后，輸出電壓慢慢地上升至額定電壓。收到節能的命令后，輸出電壓又慢慢地下降到設定的節能電壓。
    始終將輸出電壓與參考電壓值比較來實現輸出的穩定，即使在電壓轉換過程中，設備也可以提供穩定的輸出電壓。

產品特點及優勢

1． 三大功能
    1) 優化電力質量，節約照明用電
    針對電網電壓偏高和波動等現象，調控裝置可根據用戶現場實際需求，實時在線調控輸出最佳照明工作電壓，并能將其穩定在±2%以內，有效提高電力質量，從而達到節電10%~40%的效果。
    2) 有效保護電光源，延長其使用壽命
    調控裝置能夠實現燈具的軟啟動和慢斜坡控制過程，可減少40%電流對燈的沖擊，對電光源和燈具起到很好的保護作用。高穩定的最佳照明電壓，能夠延長電光源壽命2~4倍，減少照明運行、維護成本30%~50%。
    3) 多時段智能照明調控
    為了滿足不同用戶對照明燈具控制的需要，智能調控裝置有三種運行模式可供選用：

·  端子控制節能運行模式

·  時間控制節能運行模式

·  通訊控制節能運行模式

可按現場實際情況，通過天文鐘、智能探頭或內部編程、遠程計算機遙控，實現時控、光控、程控等多種智能化控制。并可根據不同時段、不同燈具、不同亮度要求，每相獨立調節，允許100%不平衡。

2． 五項優勢
    1) 自動穩壓調壓
    輸出電壓在180V~230V之間可調控，有調壓、穩壓功能，有效提高電力品質，其效率高達97%。調節時間小于0.1秒，精度在±4V之內，輸出最佳的照明工作電壓�？梢员苊庖螂妷哼^低或過高引起的照明中斷和對光源壽命的不良影響。解決了電壓偏移波動造成的能源浪費，并有效延長電光源壽命，直接減少照明運行、維護成本。
    2) 軟啟動和慢斜坡過程
    根據氣體放電燈的特點，裝置在啟動時，采用低壓軟啟動，在額定電壓下充分預熱的過程。該過程可減少40%的啟動電流沖擊，有效提高光源壽命。
    另外，在調壓的過程中，裝置采用慢斜坡方式，讓電壓在設定時間內緩慢過渡，保證光源不受電壓、電流波動的沖擊，從而降低電光源損壞率，延長使用壽命。
    3) 多時段實時節能運行
    根據用戶實際的照明需求，調控裝置可通過程序進行多時段節能電壓設置，從而滿足用戶不同光源、不同時間的需求，實現最佳照明狀態和最大節電率。
    4) 安全可靠性設計理念

·  手動、自動雙旁路系統，以保證照明設備不斷電，正常安全運行；

·  控制部分不含交流接觸器和移動元件，保證高可靠性和低功耗。

·  可選配GSM/GPRS全球實時（手機）監控系統，監測設備運行，故障報警，及時采取保護措施。

5) 電腦聯網，集中控制
    可以對調控裝置遠程控制，設備本身有RS-485通訊接口，具有聯網功能。在特殊情況下，需要對智能照明調控裝置進行人工調控時，可以通過RS-485接口實行遠程的控制和遙控。

3． 應用場所
    1) 市政照明--路燈專用型
    高速公路、隧道、橋梁、城市道路、民航、停車場及廣場等。
    2) 工廠照明--工礦專用型
    紡織、造紙、機械電子、卷煙、石油化工、電力、服裝、食品加工廠等。
    3) 商業照明--商場專用型
    大中型商場、購物中心、超市等。
    特別適用于高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等所有氣體放電燈。用于夜間連續作業的照明設備效果最佳。

4． 產品型號

三相 （三個單相220V組成）
